Компактни центар за хоризонталну обраду

1

Висока крутост и дугорочна прецизност

Подножје, радни сто, стуб, попречна греда, клизно седиште и рам су направљени од висококвалитетног -квалитетног песка од смоле и ливеног гвожђа високе{1}}врсте и високог{2}}квалитета. Они пролазе кроз комплетан процес термичке обраде како би се елиминисао заостало напрезање и опремљени су са довољним ребрима за ојачање како би се осигурало да цела машина има довољну снагу, крутост и високу стабилност.

Сви главни механички одливци су направљени од ливеног гвожђа-високе крутости да би се обезбедила најбоља структурна стабилност. Стуб, основа и седло су кутијасте структуре. У комбинацији са разумним дизајном ојачања тетива и костију, не само да побољшава структурну крутост већ и минимизира топлотну деформацију.

Карактеристике шина за вођење осе Кс и И: Пар шина за вођење осовине користи две линеарне шине за вођење за тешке услове{0}}које имају мали коефицијент трења и високу осетљивост. Има ниске вибрације при великој брзини и нема пузања при малој брзини. Тачност позиционирања погонског вратила је висока, а перформансе серво погона су одличне. Истовремено, има велику носивост-носивости и добре -перформансе против вибрација током сечења, што може побољшати динамичке карактеристике алатне машине, побољшати стабилност прецизности и радни век машине алатке. Шина за вођење попречне греде има две линеарне водилице за тешке услове{7}}. Шине водилице су распоређене степенасто, са великим распоном и довољном крутошћу на савијање и торзионом крутошћу.

2

стална колона

Стубови имају симетричан и одличан дизајн баланса, показујући јединствену тачност обраде.

3

куглични вијак

Три{0}}куглични завртањ је пред-затегнут да ефикасно сузбије проблем термичке деформације.

4

Опциони магацин алата (наведите приликом прилагођавања)

Структуре магацина алата укључују редовни тип алата, тип кашике, тип диска и ланчане магацине алата.

5

Уређај за хлађење вретена

Бочни уређај за хлађење спрејом је инсталиран на страни главног вратила. Одликује се дизајном двоструке-намене за испирање водом и испирање ваздухом, који може брзо да уклони топлоту из алата и радног предмета, ефикасно побољшавајући тачност обраде. Може се програмирати за контролу прекидача.

6

Напредни ЦНЦ контролер

Ова машина може бити опремљена увезеним ЦНЦ системима, укључујући Митсубисхи (Јапан), Фануц (Јапан), Сиеменс (Немачка) и друге брендиране ЦНЦ контролере.

Серво мотори и појачала са три осовине{0}} испоручују се као комплетни од произвођача система.

Осе Кс, И и З покрећу серво мотори на наизменичну струју као извор напајања, са кугличним завртњима као компонентама преноса.

Куглични вијци су причвршћени и ослоњени на оба краја.

За лежајеве са три{0}}осе, увезени специјални сетови прецизних лежајева се користе за подршку са двосмерним преднапрезањем{1}}, обезбеђујући крутост увлачења и радни век шрафова.

За кугличне завртње са И-осом дужим од 6 метара, обезбеђена је напредна помоћна потпорна структура, која ефикасно спречава грешке у прецизности узроковане савијањем дугих-вијака услед гравитације.

Мотор осе З- је опремљен функцијом аутоматског кочења.

У случају нестанка струје, кочница аутоматски закључава осовину мотора како би спречила ротацију.

7

расхладна опрема

Електрични управљачки орман је опремљен вентилатором за размену топлоте, а као опција је доступна и јединица за хлађење клима уређаја.

Размењивач топлоте-високих перформанси одржава константну температуру унутар електричног контролног ормана, штитећи електронске компоненте, контролере и драјвере мотора.

8

Радна лампа

Водоотпорна радна лампа са меким светлом за сигуран и удобан рад.

9

Промена вретена и алата

Опциони погон ремена или вретено велике брзине са директним погоном. Механизам за отпуштање алата типа бафер штити вретено и лежајеве; пнеуматски цилиндар побољшава ефикасност промене алата.

10

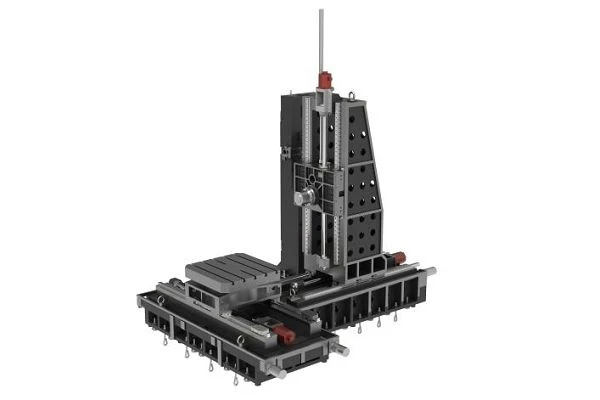

Мецханицал Струцтуре

Структура порталне греде без хидрауличког система, са ниском буком, стабилним кретањем и без резонанције.

11

Термостатски систем вретена

Хладњак уља одржава вретено на константној температури током велике брзине ротације.

12

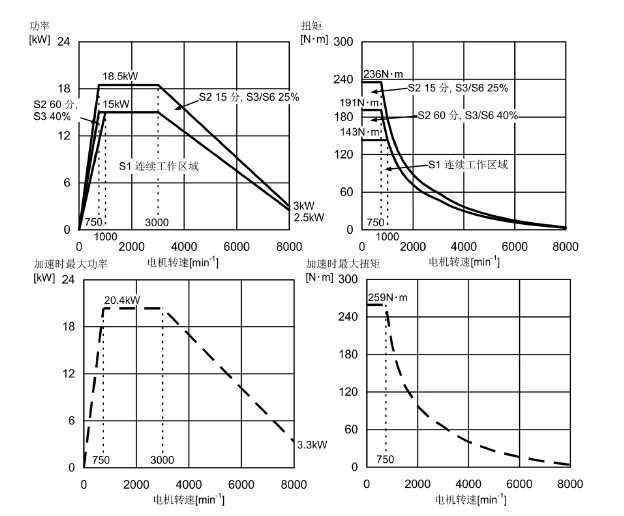

Увод и карактеристике троосних{0}}мотора и вретенастих мотора

Главна осовина може бити опционо опремљена мењачем или ЗБФ редукционом структуром мењача, што може повећати обртни момент главне осовине. Однос смањења је 1:4, стандардно. Као што је приказано на следећој слици;

13

Стандарди са којима се придржавају ЦНЦ обрадни центри

Температура околине коју је тестирао ГБ/Т мора бити у складу са одредбама ГБ1093-89

2. Стандард прецизног извршења: ГБ/Т19362.2-2017

3. Електрични систем алатне машине је у складу са електричним стандардом ГБ 5226.1-2008

14

Машинско подмазивање, подмазивање алатне машине подељено је на два облика: аутоматско подмазивање машћу, подмазивање танким уљем.)

Делови који се подмазују машћу{0}: Три координатна лежаја;

Аутоматски делови за подмазивање танким уљем: пар кугличних вијака, линеарна водилица, пар водилица за трење састављен од ливеног гвожђа и пластичне облоге. Аутоматско подмазивање танким уљем је потпуно аутоматски режим са временским и квантификованим радом. Акција се аутоматски контролише од стране нумеричког контролног система и може се детектовати и алармирати. За детаље о употреби уља погледајте тачку 9.

15

заштитни уређај алатке

1, Водилица лежаја (Кс-оса) машине алатке има телескопски заштитни поклопац од металне челичне плоче, са силом од 200 кг по квадратном метру. Шина за вођење греде (И-оса) има заштиту типа мехова-. Цела машина алатка има једноставну заштиту како би се спречило прскање гвожђа и расхладне течности, омогућавајући оператеру да ради у безбедном и удобном окружењу. Стандардни лим је једноставна верзија лима (слике изгледа лима су дате у уговору).

2,Уколико кориснику треба потпуно затворен лим, у уговору приликом куповине треба навести да се ради о прилагођеној верзији.

16

Боја боје и паковање

1, Боја алатне машине је углавном сива од гвожђа, а преовладава стандардна ознака боје произвођача. Уколико корисник има посебне захтеве, захтеве за боје треба јасно навести приликом потписивања уговора.

2, Стандард за спољну заштиту алатних машина је лим и премаз у праху. Осим електричних ормара и прибора за алатне машине који су упаковани у чврсте дрвене кутије, главна алатна машина се транспортује као гола машина како би се обезбедио период уградње машине алатке.

17

Темељ машина алатки

1, Произвођач даје нацрте темеља алатне машине. Корисник их мора имплементирати у складу са цртежима. Темељ мора да буде чврста, чврста, глатка бетонска-ојачана конструкција и да испуњава све захтеве цртежа темеља (за детаље видети тачку 10).

2, Стандардна локација за инсталацију опреме је инсталација на земљи. Главна јединица и сав пратећи прибор постављени су на земљу. Ако постоји ограничење висине у згради фабрике, темељ може бити потопљен и то треба навести у уговору; у супротном, неће бити потопљена подразумевано.

3, Ако је основа опреме испод стандарда, произвођач (сервисно особље) је дужан да постави захтеве. Ако их корисник не усвоји или модификује и угради подстандардну основу, то ће проузроковати деформацију машине алатке, неће испунити захтеве прецизности за употребу или ће имати превелико механичко оптерећење током будуће употребе опреме. Корисник сноси накнаде за услуге.

Ставка

Јединица

ВХ1250А/Б

Воркинг Цонтент

-

-

Радна величина стола

мм

1250×1250

Број радних столова (тип Б са дуплим столовима)

ком

1 / 2

Тачност индексирања стандардне табеле

″

0.001″

Опционо прилагођено индексирање табеле

степен

1 степен, 5 степени, 90 степени, 180 степени

Макс. Пречник замаха преко стола

мм

2200 / 2700

Путовање по Кс-оси

мм

2000 / 2500

Ход по И{0}}оси (вертикално кретање главе)

мм

1200

Путовање по З{0}}оси

мм

1200

Удаљеност од центра вретена до површине стола

мм

120 – 1320

Удаљеност од носа вретена до центра стола

мм

600 – 1800

Табела Т-утор (ширина × количина)

мм

11-24

Опционе рупе са навојем

-

24-M16

Капацитет оптерећења по табели

кг

3500

Спецификације вретена и главе главе

-

-

Спиндле Тапер

-

БТ50–190

Брзина погона вретена

рпм

4000, 6000

Опциона брзина директног погона вретена

рпм

6000, 8000

Опциони однос мењача вретена

-

1:1 / 1:4

Феед Систем

-

-

Спецификација осовинског кугличног завртња

мм

63 / 63 / 63

Брзина кретања по Кс-оси

м/мин

24

Брзина кретања по И-оси

м/мин

24

Брзи ход по З-оси

м/мин

24

Брза брзина ротације Б{0}}осе

рпм

10

Спецификација линеарне вођице Кс/И/З-осе

мм

Роллер 55/55/55

Тип прикључка мотора

-

Директно спајање

Снага главног мотора

кВ

22

Обртни момент мотора на Кс-оси

N·m

40

И{0}}окретни момент мотора

N·m

40

З{0}}окретни момент мотора

N·m

40

Обртни момент мотора на Б{0}}оси

N·m

30

Прецизност позиционирања осе

мм

±0.005 / 300

Прецизност позиционирања понављања осе

мм

±0.003 / 300

Прецизност позиционирања Б{0}}осе

″

10″

Прецизност понављања позиционирања Б-осе

″

5″

Минимално инкрементално кретање

мм

0.001

Хидраулични и пнеуматски систем

-

-

Притисак ваздуха

МПа

0,65 (6,5 кг/цм²)

Капацитет резервоара за расхладну течност

L

550

Капацитет уља за подмазивање

L

4

Држач алата и АТЦ систем (навести приликом наручивања)

-

-

Тип магазина алата

-

Тип диска са руком

Опциони капацитет магацина алата

ком

24, 32, 40

Опциони магацин алата типа ланца

-

Цхаин Типе

Капацитет магацина алата

ком

40, 50, 60, 80

Време промене алата (Т-Т)

сец

5.2

Макс. Тежина алата

кг

18

Макс. Пречник алата / суседни размак алата

мм

Ø110 / Ø200

Укупне димензије

-

-

Прибл. Тежина (А / Б)

t

24 / 28.5

Дужина машине (А/Б)

мм

6800 / 10800

Мацхине Видтх

мм

9200

Макс. Висина машине

мм

4800

Мин. Висина машине

мм

4600

Структура машине

-

Обрнути Т-тип

Тип транспортера за чипс

-

Двоструки вијак + плоча са једним ланцем

БСХ-450

БСХ-500

БСХ-630

БСХ-800

БСХ-1000

радни сто (мм)

Табле Сизе

450*450

500*600

630*700

800*800

1000*1000

Број радних столова

Сингле

Дуал

Сингле

Дуал

Сингле

Дуал

Сингле

Дуал

Сингле

Дуал

Индексирање табеле

1 степен *360

0,001 степен

1 степен *360

0,001 степен

1 степен *360

0,001 степен

1 степен *360

0,001 степен

1 степен *360

0,001 степен

Стони преносни однос

180

240

240

200

200

Тип мењача палета

Ротари

Ротари

Ротари

Ротациона{0}}потиска{1}}повлачење

Ротациона{0}}потиска{1}}повлачење

Време промене палете

18S

24S

24S

50S

70S

Макс. Оптерећење стола (кг)

450

600

950

1500

2000

Тип површине стола

24*M16

24*М16 Таппед Холес

24*М16 Таппед Холес

24*М16 Таппед Холес

24*М16 Таппед Холес

Макс. Пречник обртног предмета (мм)

Сингле

Дуал

Ø750мм

Сингле

Дуал

Ø1600

Ø1600

Травел

Кс{0}}оса (табела лево-десно) (мм)

600

740

1050

1300

1600

И{0}}оса (главни део горе-доле) (мм)

540

680

750

1000

1000

З{0}}оса (колона напред-назад) (мм)

550

650

900

1000

1000

вретено (БТ50)

Макс. Брзина вретена (о/мин)

8000

6000

6000

6000

6000

Удаљеност од центра вретена до стола (мм)

Сингле

Дуал

Сингле

Дуал

Сингле

Дуал

Сингле

Дуал

Сингле

Дуал

Сцрев & Дистанце

Удаљеност од носа вретена до центра стола (мм)

60-610

130-780

130-1030

200-1200

200-1200

Куглични вијак Кс/И/З осе (пречник × олово)

40*16

40*12,50*12

40*12,50*12

50*12

50*12

Тоол Магазине

Капацитет магацина алата

Дисц24Т

Дисц24Т

Дисц24Т

Дисц24Т

Дисц24Т

Макс. Тоол Диа. / Дужина (мм)

Ø80/300

Ø112/300

Ø112/300

Ø112/300

Ø112/300

Макс. Тежина алата (кг)

8

15

15

15

15

Авг. Време промене алата (Т-Т) (с)

2S

3-5S

3-5S

3-5S

3-5S

Рапид Траверсе

Кс,丫,З(мм/мин)

40

24

24

24

24

Брзина Б{0} осе (о/мин)

15

10

10

10

10

Поновите прецизност позиционирања

Кс,И,З(мм/мин)

0,01 (пун потез)

0,01 (пун потез)

0,01 (пун потез)

0,012 (пун потез)

0,012 (пун потез)

Б{0}}оса (о/мин)

10"

10"

10"

12"

12"

понављање

0,006 (пун потез)

0,006 (пун потез)

0,006 (пун потез)

0,008 (пун потез)

0,008 (пун потез)

тачност положаја

Б{0}}оса (-)

5"

5"

5"

6"

6"

Систем (фануц)

Снага мотора вретена (Кв)

15/18.5

18.5/22

18.5/22

22/26

22/26

Називни обртни момент мотора главног вратила

95.4/147

117/175

117/175

мењач 560/792

мењач 560/792

Снага мотора са три -осе и Б{1}}осне (Кв)

4/7/4/3

4/7/4/3

4/7/4/3

7/7/7/3

7/7/7/3

Потреба за напајањем (ква)

50

50

50

50

50

календар

Спољне димензије оптичке машине (мм)

Сингле4000*2500*2700

Сингле3700*3000*2500

Сингле4500*3500*3000

Сингле5000*4200*3500

Сингле5000*4500*4000

гранична димензија

Дуал5500*2500*3000

Дуал5500*3500*3000

Дуал5500*3500*3000

Дуал7600*4250*3850

Дуал8000*5500*4500

тежина

нето тежина

(кг)

Сингле10000

Сингле13000

Једна станица 13000

Сингле15000

Сингле20000

Сингле22000

Дуал11000

Дуал14000

Дуал17000

Дуал25000

Дуал27000
